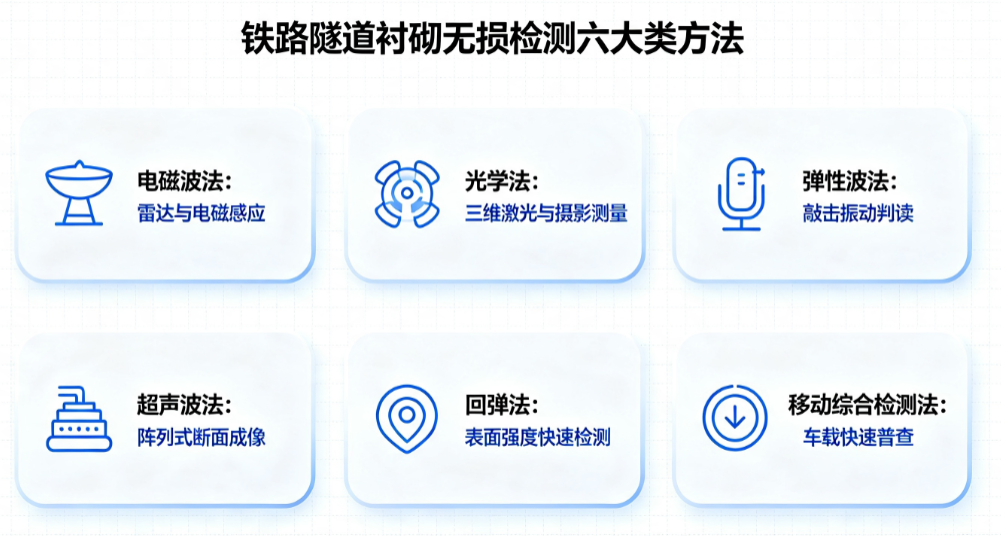

铁路隧道是铁路线路的关键咽喉，隧道衬砌的质量好坏，直接关系列车运行安全。随着国内大量铁路隧道建成投运，既有隧道病害排查、新建隧道质量验收的工作量持续上涨，传统检测手段已经难以匹配当下工程需求。2026 年 4 月 23 日，国家铁路局正式发布行业标准《铁路隧道衬砌质量无损检测规程》TB 10223‑2026，2026 年 8 月 1 日起正式实施，同时废止沿用二十余年的旧版 TB 10223‑2004。本规程由中国铁路经济规划研究院有限公司为主编单位，联合中国铁道科学研究院集团有限公司等 8 家行业单位共同编制，凝聚行业大量实践经验与科研成果，为铁路隧道无损检测建立全新技术标尺。相较于旧版本，新版规程整体扩充为11 个正文章节 + 2 个附录。除原有电磁波法相关内容，新增光学法、弹性波法、超声波法、回弹法、移动综合检测法独立技术章节，同时新增检测数据标准化、无损检测数据质量检查两大管理章节，从检测技术手段、数据归档、质量管控全链条形成完整规范体系。配套附录包含《衬砌质量无损检测方法适用条件》《弹性波法数据计算》，给一线工程技术人员提供直接可用的工具参考。如果需要PDF文件，请添加文末企业微信获取电子版TB 10223‑2026规范。电磁波法分为地质雷达法、电磁感应法两类，二者各司其职，构成衬砌内部探测的基础手段。
地质雷达法，适合探查衬砌厚度、混凝土密实性、衬砌背后空洞脱空、钢架及钢筋分布等隐蔽缺陷。规程对雷达主机硬件提出硬性门槛：信噪比不应低于 60 dB，模 / 数转换不低于 16 位，采样间隔不宜大于 0.2ns，保障地下缺陷信号采集的可靠性。
SIR4000主机+400MHZ天线+900MHz天线
电磁感应法为本版新增内容，专门用来检测衬砌钢筋分布、钢筋保护层厚度。设备可适配 6mm‑50mm 直径钢筋，保护层厚度检测误差不大于 1mm，精准掌握隧道内部钢筋布设状态，避免钢筋锈蚀带来的结构隐患。
光学法包含三维激光扫描法、近景摄影测量法，聚焦隧道衬砌外表病害，是隧道表观病害识别的利器。三维激光扫描法，可采集隧道内壁完整点云数据，用来检测衬砌表面裂缝、渗漏水、隧道净空断面尺寸。规程要求净空断面测量精度不低于 1mm，最远扫描位置点云间距不大于 5mm，既能查看哪里开裂渗水，也能判断隧道轮廓是否侵入限界，威胁行车空间。
近景摄影测量法，主打裂缝细节识别，设备摄像头有效像素不宜低于 2000 万像素，裂缝宽度测量精度不低于 0.2mm。现场拍摄裂缝，通过图像换算，就能读出裂缝实际宽度，非常适合局部病害精细化核查。
弹性波法是本次修订重大新增板块，依靠敲击激振产生弹性波，解读混凝土内部状态。按照激振方式分为冲击（瞬态）弹性波法、稳态弹性波法；按照波传播方式分为直达波法、反射波法。直达波法（纵波法、面波法）：检测衬砌表层混凝土质量，有参照条件时可推定混凝土抗压强度；面波法还可以初步判别冷缝病害。所谓冷缝，就是前后两次浇筑混凝土间隔太久，没有处理到位形成的薄弱结合面，属于隧道隐蔽风险点。反射波法（冲击回波法、冲击回波声频法）：检测衬砌厚度、密实性、背后空洞脱空。规程对各类设备采样频率、传感器频响、现场测点布置、数据判读逻辑全部给出明确要求，把传统 “听声音凭经验" 的敲击检测，变成一套标准化可复现的检测技术。
Impact‑Echo 冲击回波测试仪系统由冲击器、多种类型传感器、数据采集单元与 Impact‑E 分析软件组成，不受钢筋干扰，可完成混凝土波速标定、衬砌厚度、内部孔洞、分层脱空缺陷检测。仪器通过钢球冲击产生应力波，压电传感器拾取反射信号，输出时域波形与频谱图谱，契合 TB 10223‑2026 依靠主频信号判别密实、空洞缺陷的判读逻辑。设备提供多套硬件配置适配不同工程场景，电池供电支持隧道内无外接电源作业，测试数据可导出，适合铁路隧道衬砌 0‑1.2m 厚度范围现场检测，为弹性波法现场实施提供硬件支撑。
🧪超声波发 · 回弹法 · 移动综合检测法，丰富检测工具箱
超声波法：采用阵列式超声设备，素混凝土探测深度不小于 1500mm，钢筋混凝土探测深度不小于 800mm。完成检测后，还可以基于断面成像重构测点三维模型，综合分析衬砌厚度、密实、钢筋分布情况。
回弹法：依靠回弹仪测混凝土表面硬度推算强度。适用前提是衬砌表面没有明显缺陷，表层和内部质量差异不大。特别提示：混凝土龄期超过 1000d，回弹检测需要做龄期修正；推定强度低于设计值时，应钻芯取样验证。
移动综合检测法：规程中创新的快速检测手段。检测车辆搭载地质雷达、线阵摄影设备，在隧道内匀速行驶，一边走一边完成衬砌厚度、密实、空洞、裂缝渗漏水、钢筋分布综合检测。雷达检测车速 3‑10km/h，摄影单独检测可达 30‑70km/h，大幅提升长大隧道检测效率，适合大批量普查工作。📋附录 A：一张表搞定检测方法选型，工程实操好帮手
很多技术人员会纠结：碰到某类病害，该选哪一种检测手段？新版规程附录 A《衬砌质量无损检测方法适用条件》直接给出选型对照表。✅衬砌厚度检测：地质雷达、移动综合检测法基本适用；钢筋密集区段，需要搭配别的方法复核；冲击回波类方法适合≤1.2m 厚度；超声波适合≤0.8m 厚度。遇到复杂工况，规程明确建议：必要时宜选用两种或两种以上的检测方法对检测结果进行校验，互相印证，减少误判风险。📂数据标准化 + 质量检查，管好检测 “后半篇文章"
检测不只是采集数据，数据管理、质量把控同样重要，新版专门设置两章进行规定。第 10 章 检测数据标准化目标实现检测数据可传递、可检索、可下载。一份完整标准化数据，包含原始数据文件 + 信息文件；信息文件记录检测机构、仪器设备、现场作业等元信息；字段命名使用驼峰命名规则；采集完成后及时上传，设备兼容通用编码格式，信息系统满足国家安全相关要求。标准化让海量隧道检测数据能够留存、调取、复用，为后续智慧运维打下基础。第 11 章 无损检测数据质量检查建立强制复核机制：每一类检测方法，抽查工作量不少于总工作量的 5%，参与误差计算的检查点总数大于 30 个。电磁波、弹性波、超声波法：相对误差控制 ±10% 以内光学法、移动综合检测法：相对误差控制 ±15% 以内如果抽查不达标，抽查比例提升至 20%；仍然不合格，则全部检测工作需要重做，用严格的制度守住检测成果质量底线。规程第 3 章基本规定，明确隧道衬砌无损检测覆盖项目包含衬砌厚度、强度、密实性、背后空洞脱空、表面裂缝、冷缝、渗漏水、钢架钢筋分布、保护层厚度、隧道净空断面尺寸等十余项内容。开展检测之前，要完成 5 项准备：收集勘察设计施工全套资料；编制检测计划确定参数；技术交底、设备校准；现场标记里程和测线；运营线上隧道检测，必须编制专门安全专项方案。仪器设备要求防尘防潮防震，定期标定保养。原始记录完整真实；数据解释遵循 “从已知到未知、定性定量结合"，不同方法结果矛盾时，要开展验证、修正结论。现场作业配齐安全防护人员装备；运营线路受接触网干扰，拱部难以连续检测时，允许结合现场实际灵活调整测线布置，兼顾安全和检测效果。TB 10223‑2026 的落地，不只是标准条文的更新。它把多种新型无损检测技术正式纳入铁路行业规范，同时补齐数据管理、质量管控短板。从新建隧道竣工验收，到既有运营隧道病害排查，这套新标准将成为守护万千铁路隧道安全的重要技术底座。
