技术深一度 | 锤击还是扫频？测试数据揭秘主动源面波的震源选择？
更新时间：2026-01-06
点击次数：67
在主动源面波勘探中，选择锤击震源还是价格更高的扫频震源，常常是项目决策的难点。某科研单位近期完成的对比测试，用39组实测数据为您提供清晰的决策依据。
在策划一个MASW勘探项目时，设备选择是首要问题。传统锤击震源以其低成本、高效率备受青睐，而ELVIS VII扫频震源则宣称拥有高信噪比和抗干扰能力，且在反射和折射地震勘探中已得到验证，但是否在主动源面波勘探中也能保持相同水准，仍待验证。
继上一篇明确了佳炮检距后，我们本次将聚焦于另一个关键参数：震源类型。通过在同一场地，对锤击、30-120Hz扫频、30-240Hz扫频三种震源的系统对比，旨在回答一个核心问题：在什么情况下，值得为扫频震源投入更多成本？
测试设置
同台竞技，公平对比
为确保结论的公正性，本次测试在同一测线、相同排列（0.5m及1.0m道间距）及佳炮检距附近，对三类震源进行了方位数据采集与处理：
锤击震源：24磅铁锤与橡胶垫组合，标准低频配置锤击震源。
扫频震源1：ELVis VII可控震源，30-120Hz线性扫频。
扫频震源2：ELVis VII可控震源，30-240Hz线性扫频。
所有数据均通过相同的流程处理，重点对比了它们在信号质量、抗干扰能力和最终反演成果上的表现。
01

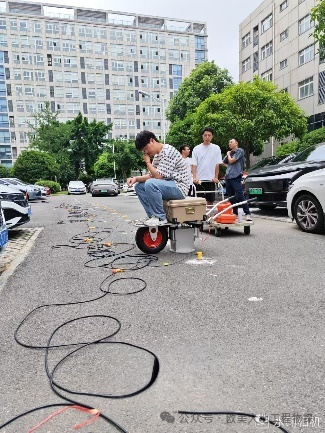

测试现场图
1
先说结论：锤击震源和扫频震源的对比表
本次测试数据清晰地揭示了三类震源截然不同的特性，可总结为下表：
指标 | 锤击震源 | 扫频震源（30–120Hz或30–240Hz） |
探测深度 | 浅–中层 (5–30m) | 极浅–浅层 (2–20m) |
分辨率 | 中 | 高 |
低频能力 | 弱 (依赖大锤/垫板) | 无 (<30Hz) |
高频能力 | 宽频 (至100Hz+) | 至120Hz或240Hz |
信噪比 | 低 | 高 |
抗干扰能力 | 低 | 高 |
场地适应性 | 高 | 中 (需平坦空间) |
效率 | 高 | 中–低 |
成本 | 低 | 高 |
环境友好度 | 低 (噪声大) | 高（噪音压制能力强） |
2
数据说话：频散曲线质量对比
实验中最直观的差异体现在频散曲线的质量上，这直接关系到后续反演的准确性。

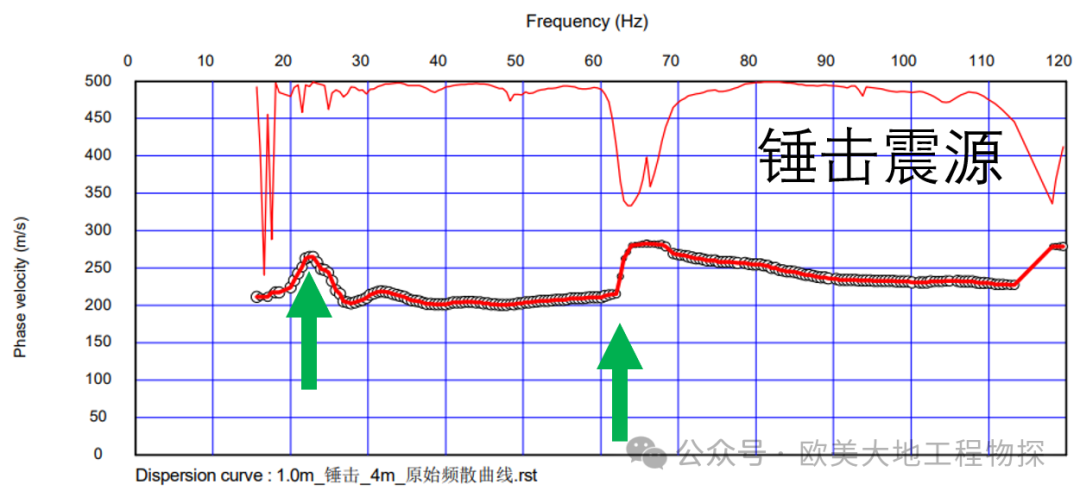

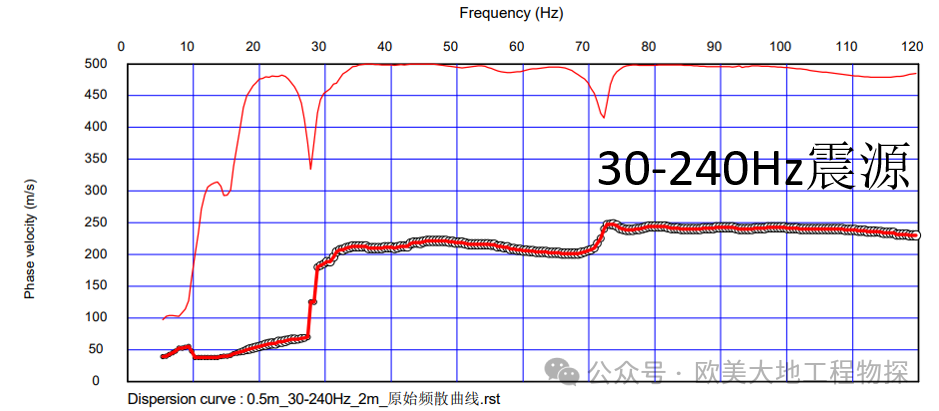

0.5m道间距_4倍佳炮检距_不同震源频散曲线

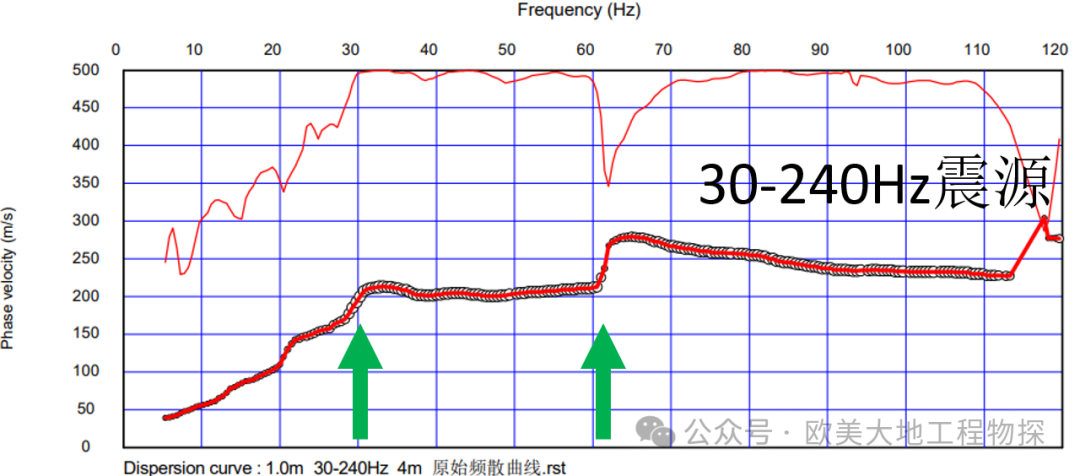

1.0m道间距_4倍最佳炮检距_不同震源频散曲线
☆

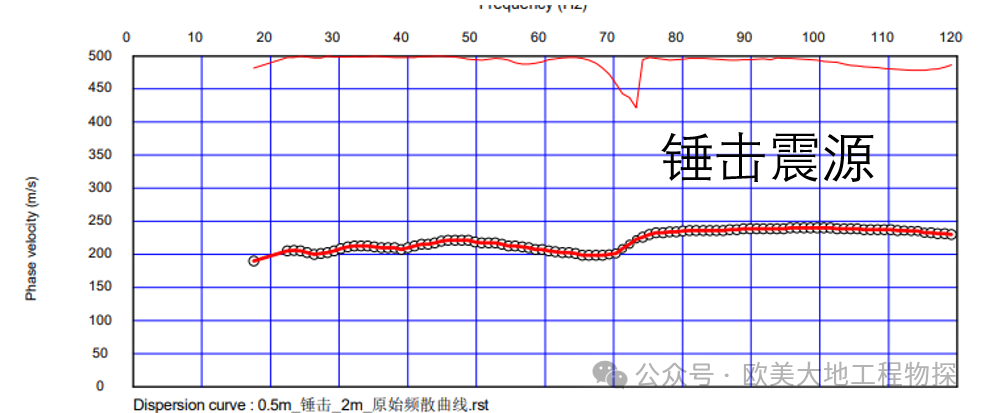

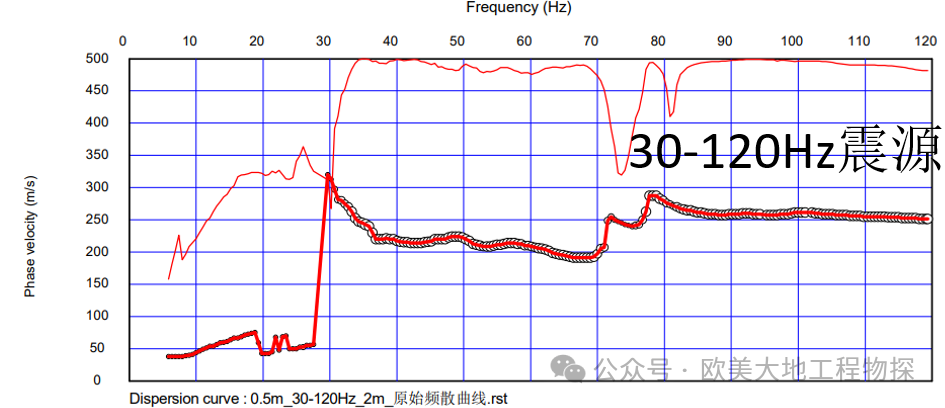

对低频噪音的压制能力
扫频震源优势明显：由于其信号起始频率为30Hz，在相速度频谱图上，30Hz以下的低频环境噪音（如车辆、人员走动）与有效的基模信号泾渭分明，极易识别和剔除。
锤击震源存在短板：其产生的信号在低频区域无明显起点，与低频噪音在频谱上严重重叠，难以有效分离，数据处理时更依赖人员的经验判断。
☆

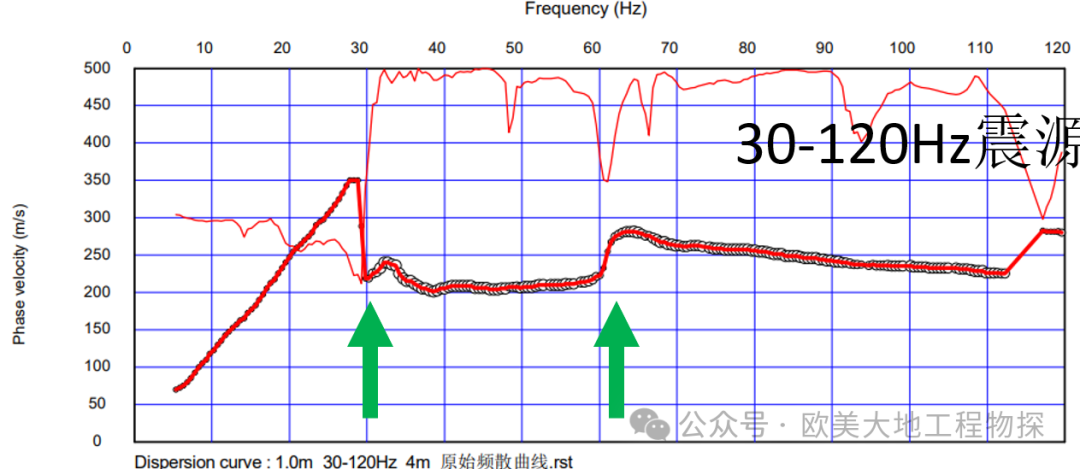

对高模能量的区分能力
30-120Hz扫频震源表现佳：在2-4倍道间距的炮检距下，其基模频散曲线与高模曲线常出现明显的不连续界限，或伴有质量曲线的陡降，为准确拾取基模提供了可靠依据。
30-240Hz与锤击震源面临挑战：前者因频率上限高，基模与高模在频散图上更容易连接在一起；后者则因信号混杂，区分度始终不佳。
3

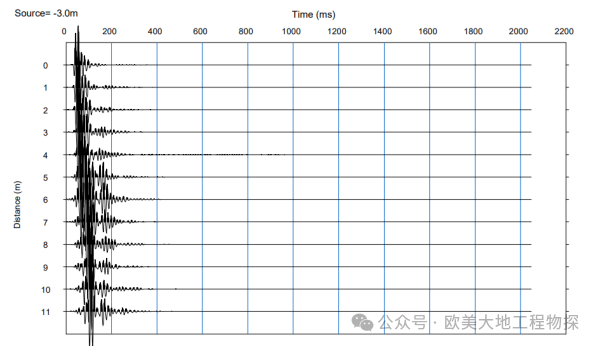

原始时序曲线
在相同增益条件下，扫频震源的时序波形图显示其信号更为纯净，且有效波形的能量（振幅）显著大于锤击震源，体现了其强大的能量导向性和抗干扰能力。

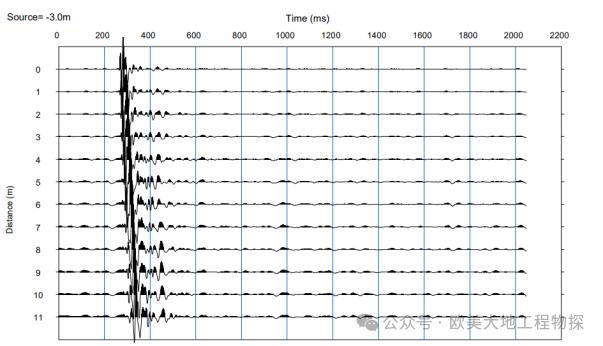

锤击震源
扫频震源（信号相关后）
4
反演成果：稳定性与细节的权衡
将频散曲线反演为地下速度模型后，我们发现：

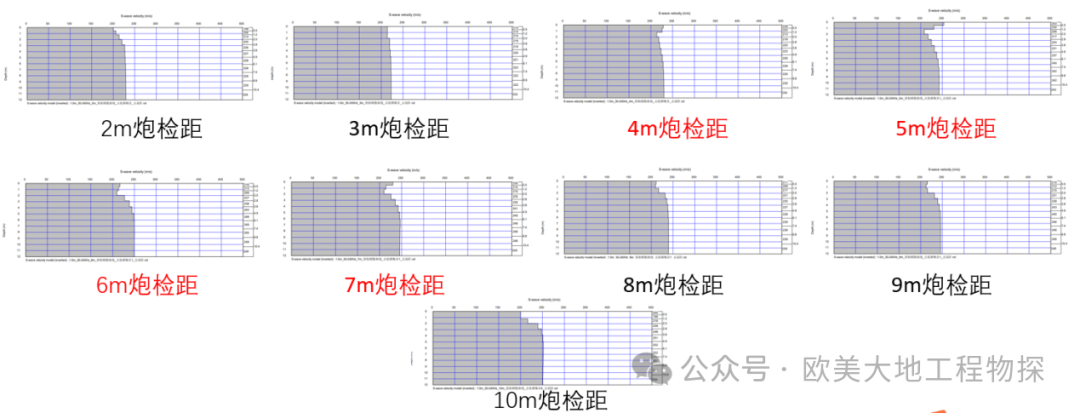

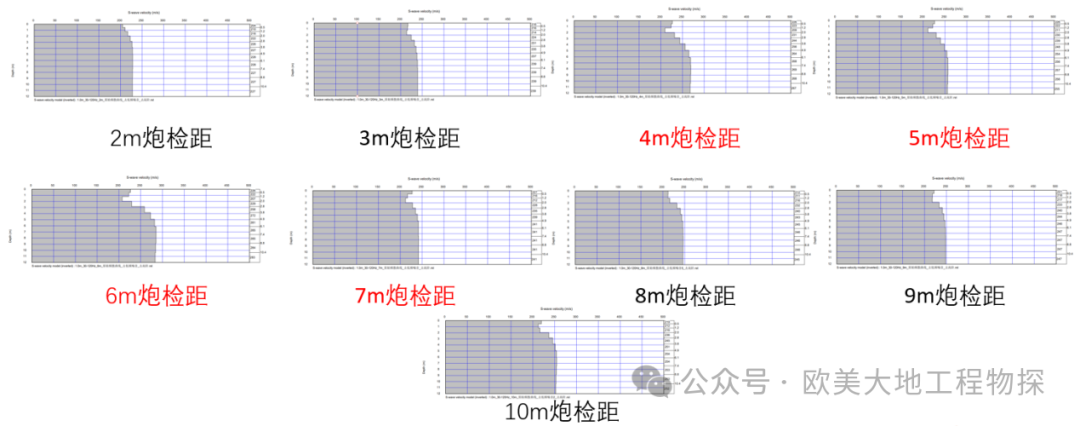

锤击震源_1.0m道间距_深度-速度模型

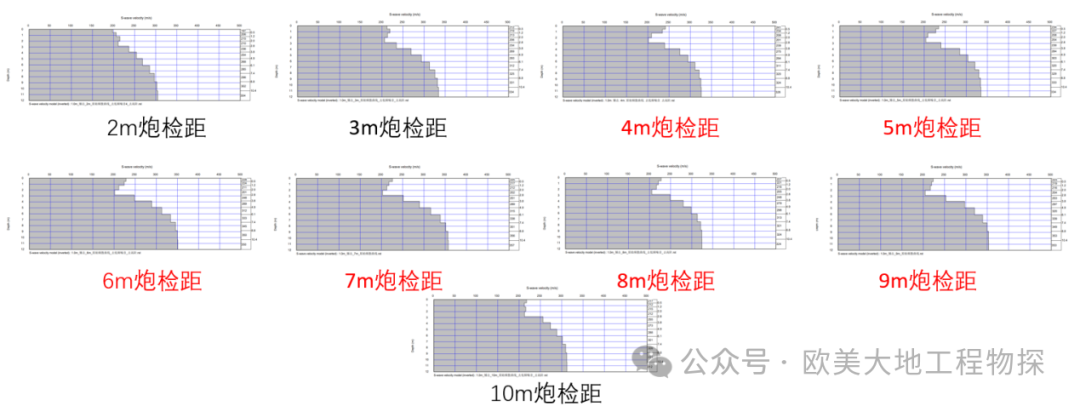

30-120Hz扫频震源_1.0m道间距_深度-速度模型
30-160Hz扫频震源_1.0m道间距_深度-速度模型
成果一致性：三种震源在4-6倍佳炮检距下，获得的深度-速度模型在整体形态上具有高度相似性，这证明了MASW方法本身的有效性。
锤击震源：其反演成果在不同炮检距下的稳定性较差，模型细节（如高速层埋深）会出现波动。
30-120Hz扫频震源：展现了佳的稳定性，不同炮检距的反演成果重复性高，与锤击成果的匹配度也好，可靠性强。
30-240Hz扫频震源：在部分点位能提供更丰富的反演细节，但稳定性稍逊于30-120Hz型号。
如何做出明智决策？
综合本次测试结果，我们为您提供以下清晰的选型指南：
优先选择锤击震源的情景：
优先选择扫频震源（推荐30-120Hz）的情景：
核心提醒：
