城市柏油路面MASW面波勘探中，偏移距选多少效果好？
更新时间：2026-01-06
点击次数：47
前言
通过为期2天的现场测试和2周的数据处理分析，欧美大地联合中铁西南院和四川水发完成的主动源面波方法对比实验取得明确结论。首篇精华解读，为您揭开偏移距选择的奥秘。
在地球物理勘探中，多道面波分析（MASW） 技术已成为工程地质勘察的利器。然而，现场技术人员困惑的问题是："偏移距到底设多少合适？"
这个看似简单的参数，直接影响着数据质量和解释精度。为了精准解答这一实际问题，欧美大地联合中铁西南院技术团队开展了一次高效、针对城市柏油路面的主动源面波方法对比测试。
01

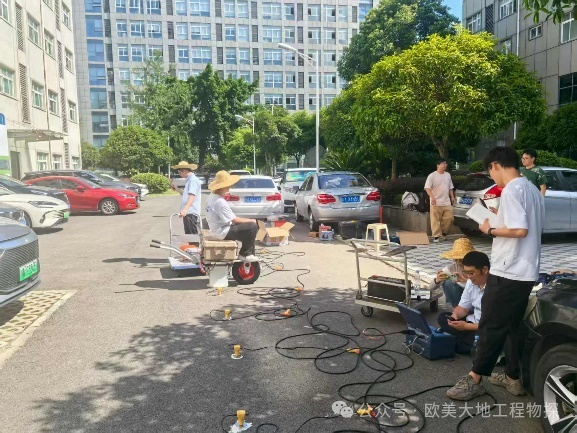

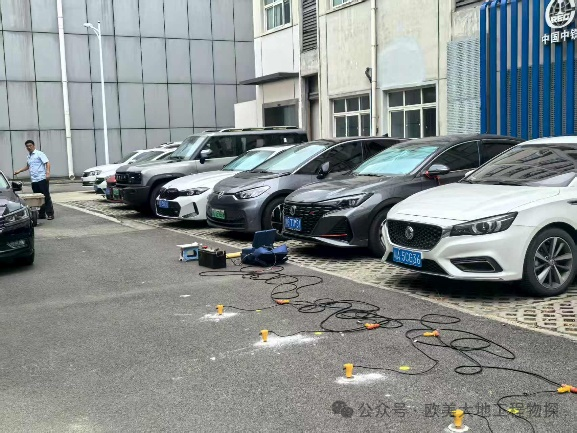

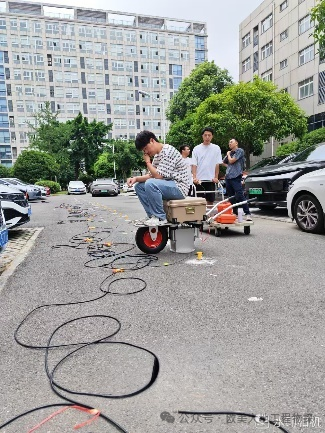

测试现场图
1
核心发现：4-5倍道间距是"黄金法则"
通过对数据的系统处理与分析，我们得出了清晰且可靠的结论：
城市柏油路面的MASW方法偏移距范围为道间距的 4 – 5 倍。

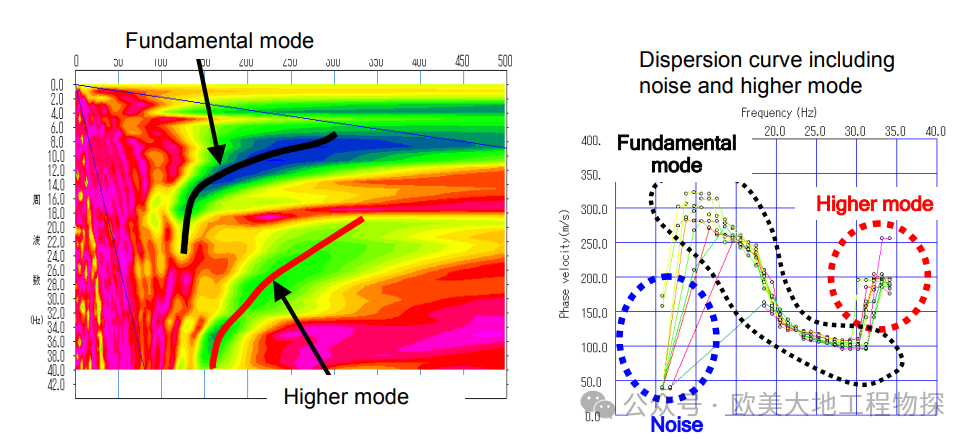

关键技术概念：认识面波数据中的"信号"与"噪音"
在理解为何这个偏移距范围之前，需要先了解面波数据中存在的三种关键成分：
☆
低频噪音（环境噪音）
来源：环境振动、车辆通行、人员走动等
特征：通常出现在5-10Hz以下频段，与现场相关
影响：严重干扰有效信号的识别，导致频散曲线扭曲
识别标志：低频区域速度反常下降，频散点离散，质量曲线波动剧烈
☆
基模瑞雷波（有效信号）
来源：震源激发的主要面波能量
特征：能量强，频散曲线平滑连续
价值：是反演地下横波速度结构的关键依据
识别标志：5-65Hz范围内，质量曲线平稳，速度随频率降低而单调升高
☆
高阶模面波（多来源干扰信号）
来源：人工震源共振地层复杂结构产生的附加振动模式
特征：位于基模之上，速度更高（260-300m/s）
影响：如误认为基模，会导致反演结果严重失真
识别标志：基模曲线之上的能量团或曲线，速度突跳，曲线与基模大致平行
3
实用建议：来自测试的现场操作指南
基于本次测试的成果，我们建议：
优先原则：若时间允许，可以将偏移距先设为从1倍道间距，依次增加，观察频散曲线的低频噪音与高阶曲线的分离情况，若时间紧张则将偏移距设置为道间距的4倍
噪音识别：可通过观测质量曲线或频散点能量集中和衰弱情况作为判别参考
验证操作：在重要项目场地，采集多个不同偏移距数据进行对比验证
数据处理技巧：如何准确提取基模信号？
1. 低频端截断：选择频散曲线一个速度峰值顶点截断
2. 高频端识别：选择60Hz以上一个速度突跳点作为截断点
3. 质量曲线参考：基模段质量曲线平稳，两端陡降是重要标志
系列成果首篇发布
本次关于偏移距选择的发现，是我们主动源面波方法对比测试的成果。这次测试虽时间紧凑，但设计科学、数据充实，为现场工作提供了明确指导。
