岩土工程原位测试技术：方法、原理与应用实践
更新时间：2026-01-09
点击次数：138
岩土工程是土木工程的基础，而准确获取岩土体的物理力学参数则是其核心前提。与从现场取样后带回实验室分析的室内试验不同，原位测试是指在岩土体原始的赋存位置，基本保持其天然结构、含水量和应力状态的条件下，直接测定其工程性质的一系列技术手段。由于其能够大程度地反映岩土体的真实状态，避免取样扰动和应力释放的影响，原位测试已成为现代岩土工程勘察中的关键环节，特别在难以获取高质量原状土样（如饱和砂土、流塑软土等）的情况下，它往往是获取可靠参数的有效途径。
原位测试的核心价值与分类体系
核心优势
相比于室内试验，原位测试的核心价值体现在以下几个方面：
真实性高：测试对象是原位、大体积的岩土体，能更综合地反映结构面、裂隙、不均匀性等宏观地质特征，测试结果代表性更强。
规避扰动：避免了取样、运输、制样过程中对土体结构的扰动和应力状态的改变。
应用范围广：可解决饱和砂土、粉土、流塑状淤泥、贝壳层等难以或无法取得不扰动试样的土层的力学参数测定难题。
效率与经济性：许多方法（如触探）操作简便、快速，能实现大量、连续的测试，从而大幅缩短勘察周期，经济性较好。
局限性
当然，原位测试也有其局限性：试验的应力路径复杂，有时难以直接分离出单一的力学参数；试验成本通常较高，特别是大型试验（如大型平板载荷试验），导致试验点数有限，对不均匀性显著的岩体代表性可能不足；此外，其无法预测岩土体在荷载条件发生根本变化后的长期性状。因此，现代岩土工程勘察强调原位测试与室内试验的紧密结合、相互验证，以获取为可靠的岩土设计参数。
方法分类
根据测试原理和目的，主要的原位测试方法可归纳为以下几类：
触探试验：通过探头贯入土中的难易程度来间接评定土的性质。包括静力触探试验和动力触探试验。
载荷试验：向置于地基上的承压板施加荷载，测定地基土的变形特性，以确定承载力与变形模量。主要为平板载荷试验。
剪切试验：在土体原位测定其抗剪强度。包括十字板剪切试验和现场直剪试验。
原位应力与变形测试：测定土体在侧向压力作用下的变形特性，如旁压试验。
动力特性测试：测定土体在动力作用下的特性参数，如波速测试（单孔法、跨孔法）等。
渗透试验：现场测定岩土体的渗透系数，如压水、注水试验。

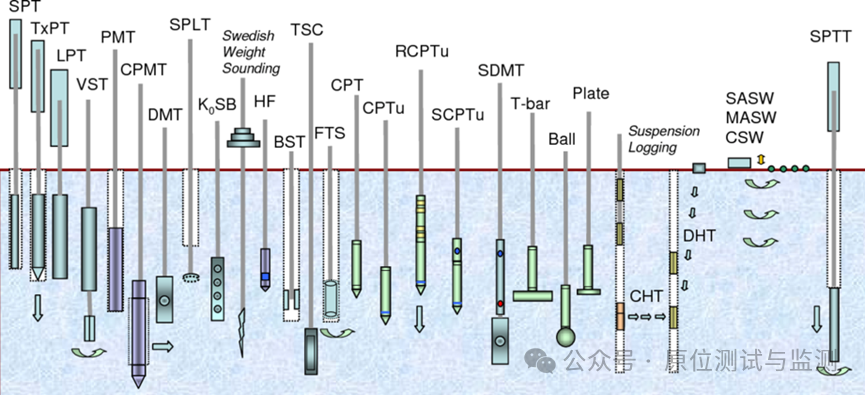

图1 各种常用的原位测试方法
主要原位测试方法详析
触探试验：地层划分与参数速评的利器
触探试验通过测量标准规格的探头被压入或击入土中所受的阻力，来快速、连续地评价土的工程性质，是应用广泛的原位测试方法之一。
静力触探试验
原理与设备：
利用液压或机械装置，以恒定的速率将锥形探头（常与侧壁摩擦筒组合）压入土中，同时连续测量锥尖阻力和侧壁摩阻力。核心设备是静力触探仪。
适用条件：
主要适用于软土、一般黏性土、粉土、松散至中密砂土。对于含碎石、砾石的土层及密实砂层难以贯入。
工程应用：
能够高分辨率地连续划分土层剖面；估算土的强度（如不排水抗剪强度）、变形参数（如压缩模量）、地基承载力以及单桩承载力；判断砂土液化可能性。其连续的数据曲线对地层界面反应灵敏。

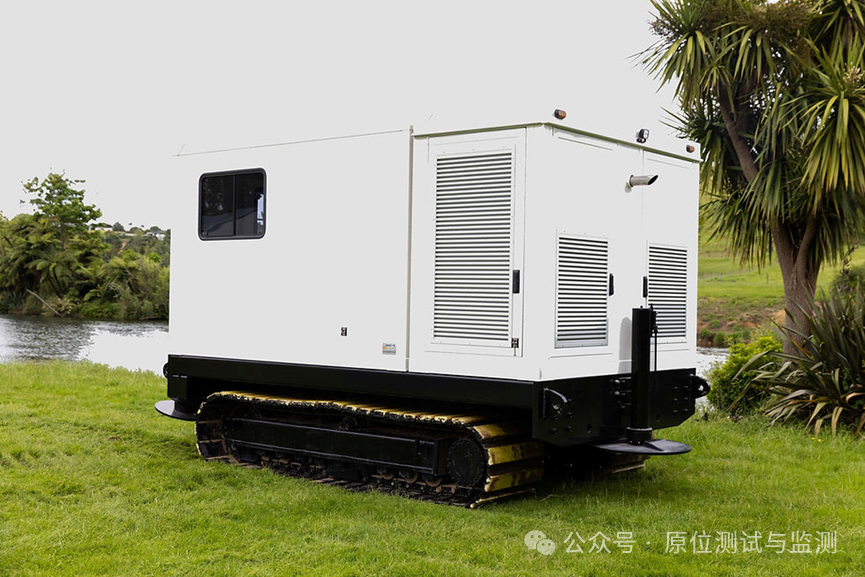

图2 荷兰Geomil公司Panther-200型履带式静力触探车
动力触探试验
原理与设备：
利用一定质量的落锤，以规定高度自由下落产生的动能，将标准规格的圆锥探头击入土中，记录贯入一定深度（通常为10cm或30cm）所需的锤击数（记为N或N`），以此评价土的密实度和力学性质。根据锤击能量和探头规格，主要分为：
轻型动力触探：锤重10kg，常用于浅部填土、黏性土和粉土的测试。
重型动力触探：锤重63.5kg，探头锥角60°，是应用广泛的类型，记为N63.5。适用于砂土、碎石土等。
超重型动力触探：锤重120kg，记为N120。主要用于密实碎石土、卵石层的勘察。
适用条件：
重型与超重型动力触探特别适用于含砾、含碎石的土层，这是静力触探难以替代的优势。对软黏土效果较差。
关键技术与注意事项：
杆长修正：随着贯入深度增加，探杆侧摩阻和能量损耗增大，实测锤击数需进行杆长修正（N = α · N'），其中α为修正系数。
“超前"与“滞后"现象：在上硬下软地层中，上层硬土对下层软土的影响范围（超前）约为0.5-0.7m；在上软下硬地层中，上层软土对下层硬土的影响范围（滞后）约为0.3-0.5m。数据分析与地层划分时必须考虑此效应。
操作要点：保持落锤自由落距恒定，贯入过程中应间歇性旋转探杆以减少侧摩阻力影响。

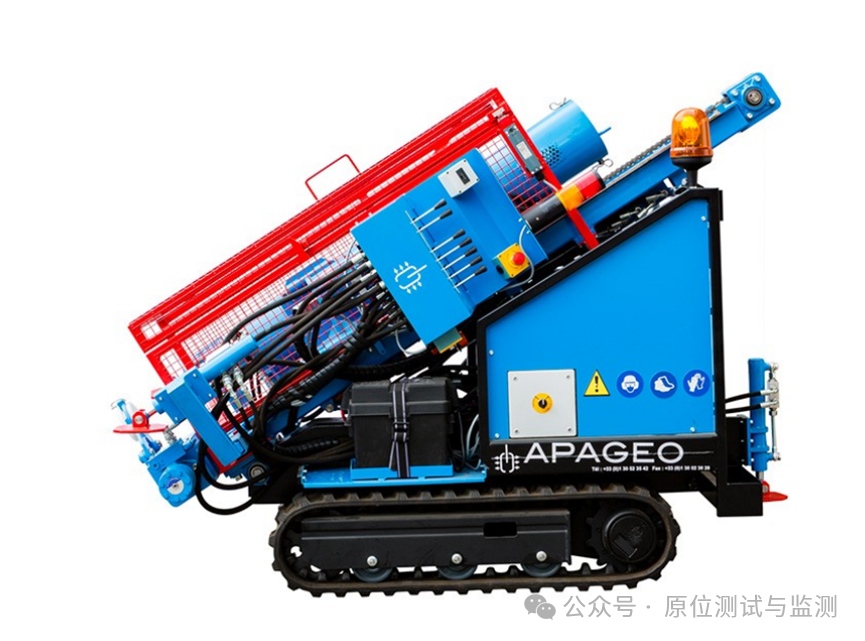

图3 法国APAGEO公司APAFOR 100型动力触探仪
标准贯入试验
原理与设备：
SPT是动力触探的一种特殊形式，使用质量为63.5kg的穿心锤，以76cm落距，将对开管式贯入器击入土中。先预打15cm，然后记录贯入器再打入30cm所需的锤击数，即为标准贯入击数N。
适用条件：
主要适用于砂土、粉土和一般黏性土。在软塑-流塑状态的黏性土中，宜优先采用静力触探。
工程应用：SPT的独特优势在于其贯入器可以采取扰动土样进行肉眼鉴别和部分室内试验。其N值广泛用于：评定砂土的密实度和粉土的稠度；估算土的强度、变形参数和地基承载力；进行场地地震液化判别（这是其最重要的应用之一）。
规范差异与数据使用：
我国不同行业规范对SPT击数N的修正和应用规定存在差异。例如，在《建筑抗震设计规范》的液化判别中，直接使用实测锤击数；而在某些地基承载力估算的经验公式中，可能要求使用经杆长修正后的N值。技术人员必须严格依据项目所遵循的具体规范来决定数据处理方式。
平板载荷试验：地基承载力的“金标准"
原理与设备：
在拟建建筑物基础的持力层上，放置一定面积的刚性承压板，通过千斤顶等装置分级施加荷载，并测量各级荷载下地基的沉降量，直至地基破坏或达到预定荷载。通过绘制压力-沉降曲线来确定地基的比例界限压力、极限承载力，并计算土的变形模量。
适用条件：
适用于各类土层，尤其是对重要建筑物地基、复杂地基或难以取样的松散砂土、高灵敏度软黏土地基，PLT被认为是提供最终承载力参数可靠的方法之一。
优缺点：
优点：原理直观，试验结果接近基础的实际工作状态，可靠性高。
缺点：试验周期长、费用高、设备笨重，且影响深度有限（通常为承压板宽度的1.5-2倍），难以测试深层土。
十字板剪切试验：软黏土强度的直接测定仪
原理与设备：
将十字形翼片插入钻孔底部的软黏土中，以规定速率旋转，测量土体被剪断时所产生的大扭矩，从而直接计算出土的不排水抗剪强度。该强度相当于土的原位天然强度。
适用条件：
几乎专为饱和软黏土设计，特别是灵敏度高、取样扰动大的软土。是获取其原位不排水抗剪强度的最简易、可靠方法。
工程应用：
广泛应用于软土地基（如沿海、河相沉积地区）的稳定性分析、承载力计算和边坡稳定评价。
旁压试验：深层土体应力-应变关系的探测器
原理与设备：
将圆柱形旁压器放入预先钻好的钻孔中，通过向橡皮囊内注水加压，使旁压器径向膨胀，对孔壁土体施加均匀的径向压力，同时测量压力和钻孔体积变化（或径向位移），从而获得土的旁压模量、临塑压力和极限压力。
适用条件：
适用于各种土层和软质岩石，特别适合于测试较深部土层（可超过30米）的原位水平应力与变形特性。
工程应用：
用于计算地基承载力、估算桩基侧摩阻力和端阻力、分析深基坑土压力等。其独特的优势在于能获取土体在水平方向的力学参数。

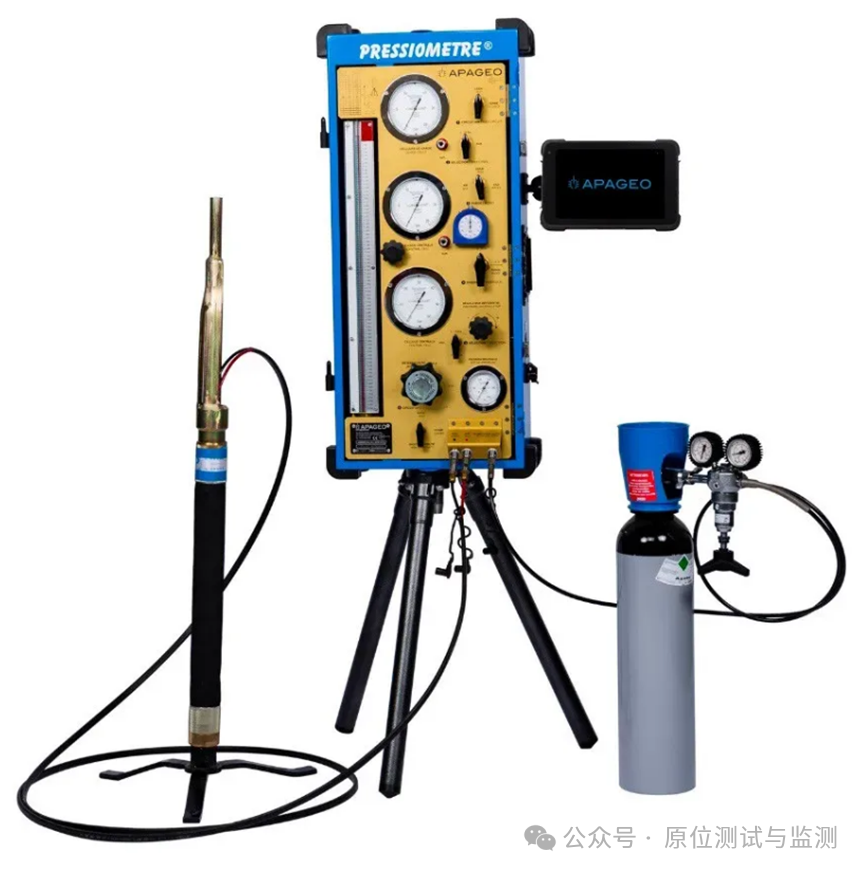

图4 法国APAGEO公司GeoSPAD型梅纳旁压仪

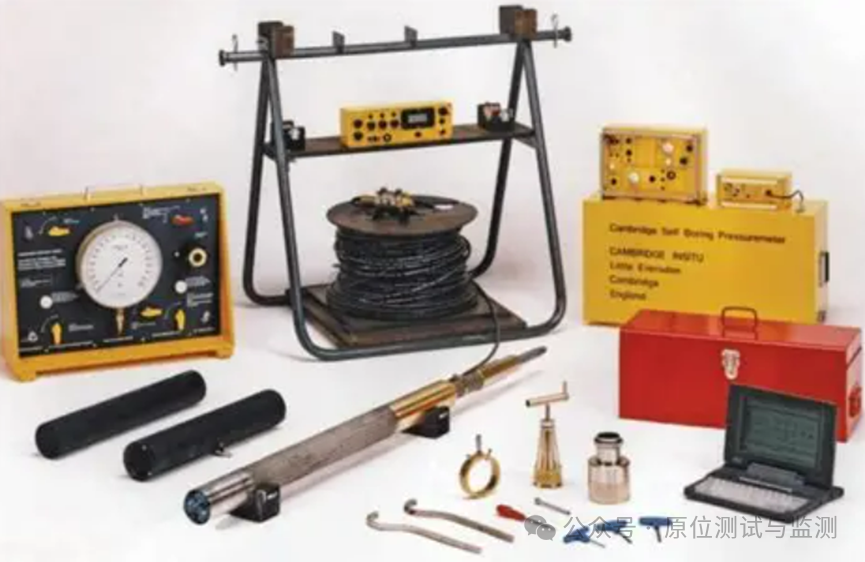

图5 英国Cambridge公司
SBP型自钻式旁压仪
波速测试：岩土动力特性与场地类别判别依据
原理与设备：
通过人工激发地震波（剪切波S波或压缩波P波），测量波在岩土体中的传播速度。岩土越坚硬、密实，波速越高。
常用方法：
单孔法：在单个钻孔中，地面激振，孔内不同深度检波器接收。操作简单，成本低，应用广。
跨孔法：在两个或以上平行钻孔中，一孔激振，另一孔接收。精度高，但成本也高。
面波法（瑞雷波法）：在地表激振并接收面波信号，反演地下横波速度结构，无需钻孔。
适用条件：
适用于各类土层和岩石。
工程应用：
划分场地土类型和建筑场地类别，这是抗震设计的基础工作。
计算动剪切模量、动弹性模量等重要动力参数。
与其它测试结合，评价地基土的加固改良效果。
为重大工程提供地震反应分析所需的输入参数。

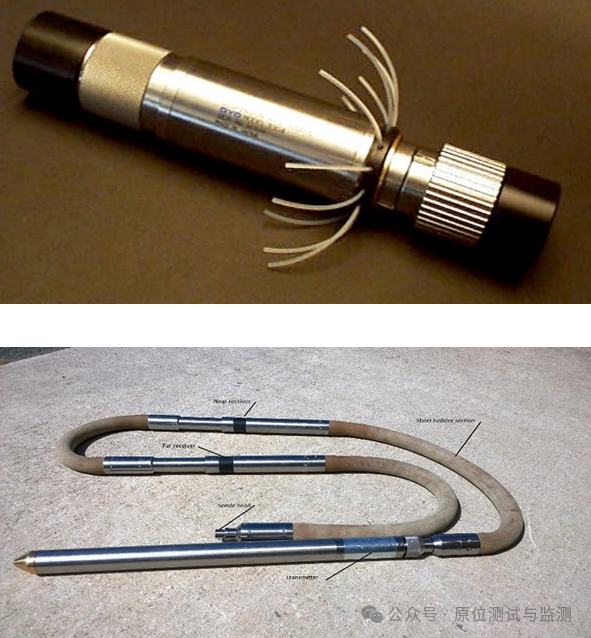

图6 英国RG公司
PS Logger孔中波速测试系统

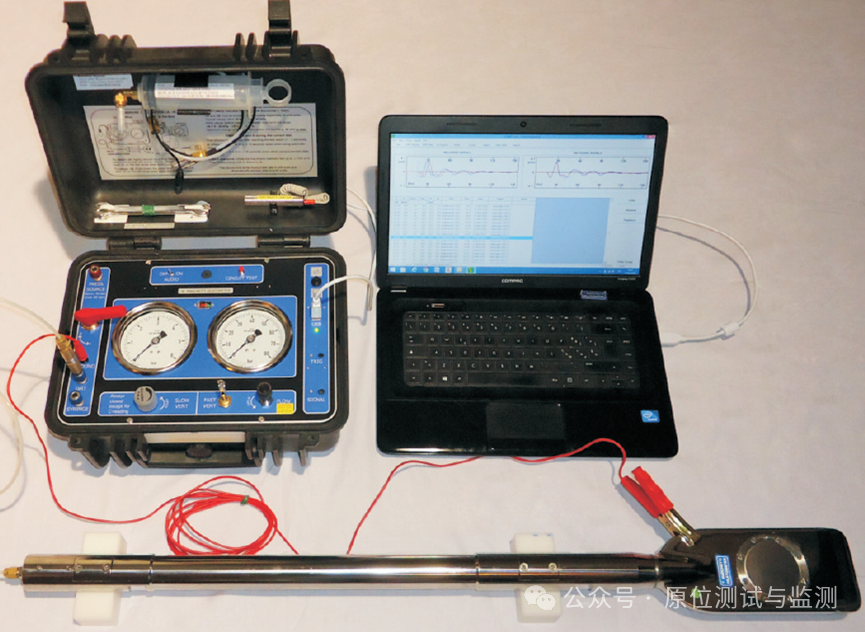

图7 意大利Marchetti公司
SPDMT型地震波扁铲侧胀仪
方法选择与综合应用策略
结论与展望
岩土工程原位测试技术是连接地质条件与工程设计的桥梁。从圆锥动力触探的锤击计数到平板载荷试验的压力-沉降曲线，从十字板剪切试验的扭矩读数到波速测试中的波形分析，每一种方法都是工程师解读大地密码、量化地质风险的工具。
技术的进步正推动着原位测试向自动化、智能化、信息化方向发展。例如，带有电测传感器的数字式静力触探、自动记录数据的智能十字板仪、随钻测量系统等，大大提高了测试效率和数据精度。同时，将原位测试数据与地理信息系统、建筑信息模型相结合，进行三维地质建模与可视化分析，已成为智慧勘察的前沿方向。
